Pneumatic ဆလင်ဒါများနှင့် pneumatic မော်တာများသည် pneumatic ဂီယာစနစ်များ၏ အသက်ဝင်သော အစိတ်အပိုင်းများဖြစ်သည်။ ၎င်းတို့သည် compressed air ၏ ဖိအားစွမ်းအင်ကို စက်စွမ်းအင်အဖြစ်သို့ ပြောင်းလဲပေးသည်။ Pneumatic Cylinders များကို linear reciprocating motion သို့မဟုတ် swinging ရရှိရန်အတွက် အသုံးပြုကြပြီး pneumatic motors များကို စဉ်ဆက်မပြတ် rotary motion ကိုရရှိရန် အသုံးပြုပါသည်။
1. Pneumatic Cylinder များကို အမျိုးအစားခွဲခြားခြင်း။
မတူညီသောစံနှုန်းများအရ Pneumatic Cylinder များကို အောက်ပါနည်းလမ်းများဖြင့် အမျိုးအစားခွဲခြားနိုင်ပါသည်။
(1) ပစ္စတင်၏ အဆုံးမျက်နှာတွင် ဖိသိပ်ထားသော လေသည် လည်ပတ်သည့် လမ်းကြောင်းအရ၊ Pneumatic Cylinder များကို တစ်ခုတည်း -သရုပ်ဆောင် Pneumatic Cylinders နှင့် double-acting Pneumatic Cylinders ဟူ၍ အမျိုးအစားခွဲခြားနိုင်သည်။ ဦးတည်ချက်တစ်ခုတည်းတွင်သာ လုပ်ဆောင်နေသော -နယူးမတ်ဆလင်ဒါတစ်ခု၏ ရွေ့လျားမှုသည် လေဖိအားဖြင့် မောင်းနှင်ပြီး ပစ္စတင်အား ပြန်လည်သတ်မှတ်ခြင်းကို စပရိန် သို့မဟုတ် ဆွဲငင်အား၏တွန်းအားဖြင့် ရရှိသည်။ ပစ္စတင်၏အပြန်အလှန်ရွေ့လျားမှုသည်-အက်တင်နယူမတီဆလင်ဒါနှစ်ထပ်တွင် ဖိသိပ်ထားသောလေဖြင့် ပြီးမြောက်သည်။
(2) ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအင်္ဂါရပ်များအရ ၎င်းတို့အား ပစ္စတင်အမှုန်အမွှားဆလင်ဒါများ၊ ဗင်နယူးမတ်ဆလင်ဒါများ၊ အမြှေးအမှုန်ဆလင်ဒါများနှင့် ဓာတ်ငွေ့များ-အရည်ကို စိုစွတ်စေသော အမှုန်အမွှားဆလင်ဒါများအဖြစ် ခွဲခြားနိုင်သည်။
(၃) Pneumatic Cylinder များ၏ လုပ်ဆောင်ချက်များအရ၊ ၎င်းတို့ကို သာမန် Pneumatic Cylinder များနှင့် အထူး Pneumatic Cylinder များအဖြစ် ခွဲခြားနိုင်သည်။ အသုံးများသော အမှုန်အမွှား ဆလင်ဒါများသည် အဓိကအားဖြင့် ပစ္စတင်တစ်ခုတည်း-လုပ်ဆောင်သည့် အနုစိတ်ဆလင်ဒါများနှင့် နှစ်ထပ်-လုပ်ဆောင်သည့် အနုစိတ်ဆလင်ဒါများကို ရည်ညွှန်းသည်။ အထူးနယူးမတ်ဆလင်ဒါများတွင် ဓာတ်ငွေ့ပါဝင်သည်-အရည်များ စိုစွတ်နေသော နယူမ့်ဆလင်ဒါများ၊ ဒိုင်ယာဖရမ် အမှုန်အမွှား ဆလင်ဒါများ၊ ထိခိုက်မှုရှိသော အမှုန်အမွှားဆလင်ဒါများ၊ နှိုးဆော်သော အမှုန်အမွှားဆလင်ဒါများ၊ နှမ်းမ့်ဆလင်ဒါများ၊
2. တစ်ခုတည်း-လုပ်ဆောင်နေသည့် Pneumatic Cylinder
တစ်ခုတည်းသော-သရုပ်ဆောင်သော အမှုန်အမွှား ဆလင်ဒါတစ်ခုသည် ဖိသိပ်ထားသောလေသည် အဆုံးတစ်ဖက်မှ လေထဲသို့သာရောက်ရှိပြီး ပစ္စတင်ကို ရွေ့လျားစေသည့် Pneumatic Cylinder အမျိုးအစားကို ရည်ညွှန်းသည်။ ပစ္စတင်၏ပြန်အလာကို အခြားပြင်ပအင်အားစုများ (ဥပမာ-ဆွဲငင်အား၊ စပရိန်တွန်းအား၊ စသည်ဖြင့်) က ကူညီပေးသည်။ ၎င်း၏ဖွဲ့စည်းပုံဆိုင်ရာနိယာမကိုပုံတွင်ပြထားသည်။
ပုံ : တစ်ခုတည်းသော တည်ဆောက်ပုံ အခြေခံမူ-နယူးမတ်ဆလင်ဒါ
တစ်ခုတည်းသော-ပစ္စတင်အမှုန်အမွှား ဆလင်ဒါများ၏ လက္ခဏာများ
(1) တစ်ဖက်-လေဝင်ပေါက်ကြောင့်၊ ဖွဲ့စည်းပုံသည် ရိုးရှင်းပြီး လေသုံးစွဲမှုနည်းသည်။
(2) စပရိန်ပြန်လည်သတ်မှတ်ခြင်းကိုအသုံးပြုခြင်းကြောင့်၊ compressed air ၏စွမ်းအင်တစ်စိတ်တစ်ပိုင်းကိုအသုံးပြုပြီး စပရိန်၏တုံ့ပြန်မှုအားကိုကျော်လွှားကာ ပစ္စတင်တံ၏အထွက်တွန်းအားကိုလျှော့ချပေးသည်။
(၃) တိုတောင်းသော ခရီးအကွာအဝေး၊
(၄) လေဖြတ်စဉ်အတွင်း ပစ္စတင်တံ၏ တွန်းအားနှင့် ရွေ့လျားမှုအမြန်နှုန်း ကွဲပြားသည်။ ထို့ကြောင့်၊ တစ်ခုတည်းသော-သရုပ်ဆောင်သည့် ပစ္စတင်အမှုန်အမွှား ဆလင်ဒါများကို တိုတောင်းသော-လေဖြတ်သည့်အခြေအနေများတွင် အများအားဖြင့် ပစ္စတင်လှံတံ၏တွန်းအားနှင့် ရွေ့လျားမှုအမြန်နှုန်း၊ နေရာချထားခြင်းနှင့် ကုပ်ချိတ်ကိရိယာများကဲ့သို့သော နေရာချထားခြင်းနှင့် ကုပ်ချိတ်ခြင်းများတွင် အလွန်တောင်းဆိုမှုမရှိသော လေဖြတ်ခြင်းဆိုင်ရာ အခြေအနေများတွင် အသုံးပြုကြသည်။
3. နှစ်ချက်-သရုပ်ဆောင်သည့် လိုင်းနား အနုစိတ်ဆလင်ဒါ

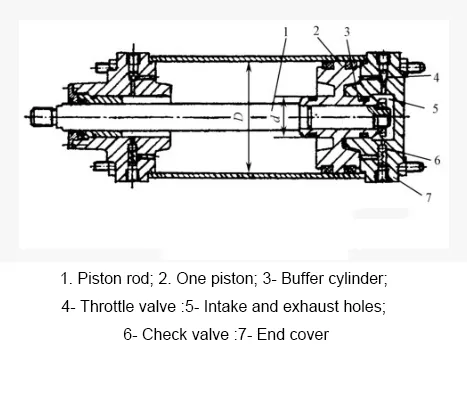

နှစ်ထပ်-အက်တင်နယူးမက်ဆလင်ဒါတွင်၊ ပစ္စတင်၏အပြန်အလှန်လှုပ်ရှားမှုအားလုံးကို ဖိသိပ်ထားသောလေဖြင့် မောင်းနှင်ပါသည်။ တစ်ခုတည်းသော-တုတ်နှစ်ထပ်-လုပ်ဆောင်သည့် Pneumatic Cylinder သည် အသုံးအများဆုံး Pneumatic Cylinder အမျိုးအစားဖြစ်ပြီး ၎င်း၏ဖွဲ့စည်းပုံကို ပုံ 1-3 တွင်ပြသထားသည်။ Pneumatic Cylinder ၏ အဆုံးအဖုံး နှစ်ခုစလုံးသည် အိုင်ယူနှင့် အိတ်ဇောပေါက်များ တပ်ဆင်ထားသည်။ rodless side end cover ပေါ်ရှိ လေဝင်ပေါက်မှ စုပ်ယူသောအခါ၊ ပစ္စတင်တံကို တိုးချဲ့ရန် တွန်းသည်၊ အပြန်အလှန်အားဖြင့်၊ rod ဘက်ခြမ်းရှိ air port မှ intake ကိုပြုလုပ်သောအခါ၊ piston rod သည် retract ကိုတွန်းသည်။ Double-acting Pneumatic Cylinder များသည် ရိုးရှင်းသောဖွဲ့စည်းပုံ၊ တည်ငြိမ်သောအထွက်အားနှင့် လိုအပ်သလိုရွေးချယ်နိုင်သော လေဖြတ်ခြင်း၏ အားသာချက်များရှိသည်။ သို့သော်၊ ၎င်းတို့သည် ပစ္စတင်ပေါ်တွင် ဖိသိပ်ထားသောလေကို တလှည့်စီလုပ်ဆောင်ခြင်းဖြင့် တိုးချဲ့ခြင်းနှင့် ဆုတ်ခွာခြင်းလှုပ်ရှားမှုကို ရရှိသောကြောင့်၊ ပြန်လည်ရုပ်သိမ်းစဉ်အတွင်း compressed air ၏ထိရောက်သောလုပ်ဆောင်မှုဧရိယာသည် အနည်းငယ်သေးငယ်သောကြောင့်၊ ချဲ့ထွင်သည့်အခါ ထုတ်ပေးသောတွန်းအားထက် လျော့နည်းပါသည်။ ထုပ်ပိုးမှုဆိုင်ရာ စက်ယန္တရားများ၊ အစားအသောက် စက်ယန္တရားများ၊ ပြုပြင်ထုတ်လုပ်သည့် စက်များနှင့် အခြားစက်ပစ္စည်းများတွင် ယေဘူယျအားဖြင့် ၎င်းကို အသုံးပြုသည်။
ပုံ တစ်ခုတည်း-ကြိမ်လုံးနှစ်ထပ်-လုပ်ဆောင်သည့် Pneumatic Cylinder
4. Thin Pneumatic Cylinder
ပါးလွှာသော အမျိုးအစား Pneumatic Cylinder သည် diaphragm အမျိုးအစား Pneumatic Cylinder ဟုခေါ်သော ပါးလွှာသော အမျိုးအစား Pneumatic Cylinder တွင် ပုံ 1-4 တွင် ပြထားသည့် ဖွဲ့စည်းပုံပါရှိသည်။ ၎င်းသည် diaphragm မှတဆင့်အပြန်အလှန်တုံ့ပြန်ရန် piston ကိုတွန်းရန် compressed air ကိုအသုံးပြုသည်။ ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ ရိုးရှင်းမှု၊ လွယ်ကူသောကုန်ထုတ်လုပ်မှု၊ ကုန်ကျစရိတ်နည်းသော၊ အဆင်ပြေသောထိန်းသိမ်းမှု၊ တာရှည်ဝန်ဆောင်မှုသက်တမ်း၊ ယိုစိမ့်မှုနည်းပါးခြင်းနှင့်စွမ်းဆောင်ရည်မြင့်မားခြင်း၏အားသာချက်များရှိသည်။ ၎င်းသည် နယူးမက်တစ် တပ်ဆင်မှုများ၊ အလိုအလျောက် ထိန်းချုပ်မှု အဆို့ရှင်များနှင့် တိုတောင်းသော-လေဖြတ်ခြင်း အပလီကေးရှင်းများအတွက် သင့်လျော်သည်။ ၎င်းကို အဓိကအားဖြင့် Pneumatic Cylinder ကိုယ်ထည်၊ diaphragm နှင့် piston rod ကဲ့သို့သော အစိတ်အပိုင်းများဖြင့် ဖွဲ့စည်းထားပြီး၊ -သရုပ်ဆောင်ခြင်း သို့မဟုတ် နှစ်ချက်လုပ်ဆောင်ခြင်း ဖြစ်နိုင်သည်။
ပုံ Diaphragm Pneumatic Cylinder
